今天來偉順硅膠按鍵廠家說一下這種像藝術品一樣的按鍵觸點!這種觸點使用導電硅膠按鍵，導電硅膠按鍵非常常見的，比如你家里的電視遙控器上的按鍵，你拆開遙控器以后，在按鍵的背面，有一個小黑點，這個小黑點就是導電硅膠(行業稱之為碳粒)。

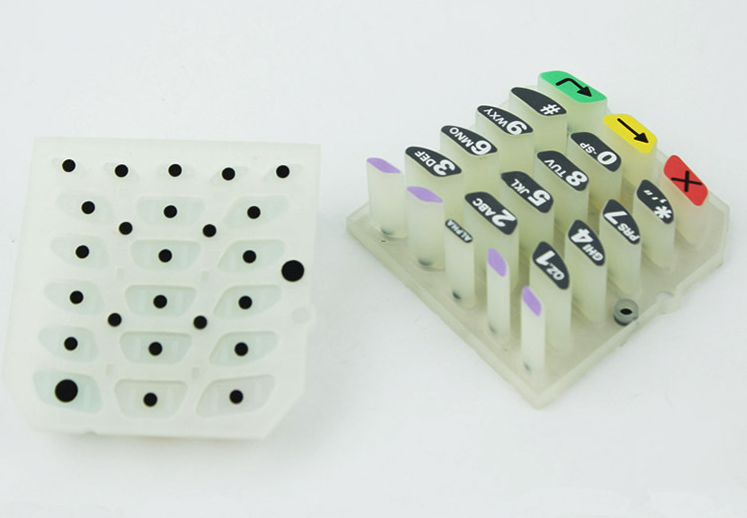

導電硅膠按鍵

非導電硅膠按鍵

　　如上圖所示：這兩張圖是導電硅膠按鍵和普通按鍵，一個是沒導電碳粒的和有碳粒的;其實他們的原理都一樣，都是按下按鍵后，導通兩個觸點。不一樣的地方是，普通按鍵是焊接到焊盤上使用，而導電硅膠按鍵是固定在產品的外殼上使用。導電硅膠按鍵不僅僅是用在電視遙控上，在很多其它消費電子產品、醫療產品、手持儀器以及工控產品上，也會用到。這種按鍵的PCB設計，沒有章法，沒有規則，任由你設計它的形狀和纏繞方式，只要兩個接觸點不連通即可。PCB設計方法普通按鍵使用的是焊盤，所以無需多慮，做出來電路板，焊盤就是裸露的，等著你去焊接按鍵。導電硅膠按鍵的觸點，需要我們稍微的費一點功夫。這個觸點，可以事先畫好一個封裝，也可以直接在PCB中布線的時候畫。

導電硅膠按鍵的辨別方法

導電硅膠按鍵一般使用兩種導電材料：導電黑粒和油墨導電，那么如何區別這兩種導電硅膠按鍵呢？

1，黑粒導電硅膠按鍵辨別方法，看按鍵底部是否有黑色的圓點，而且這個圓點要有一定的厚度，也有的是帶有紋理的圓點，如果符合這兩個條件之一的那么就是黑粒導電硅膠按鍵。

2，油墨導電硅膠按鍵辨別方法，同樣是查看按鍵底部是否有黑色圓點，而且這個圓點特別薄，也有的是隨著按鍵底部形狀而形成一小黑塊，用指甲根本是無法扣掉的那種就是油墨導電硅膠按鍵

導電膠按鍵和非導電硅膠按鍵的區別,怎樣辨別導電硅膠按鍵

說到硅膠按鍵相信大家都知道，硅膠按鍵和其它按鍵一樣，只要產品是需要用到按鈕的，那么硅膠按鍵就可以派上用場，例如;“遙控器按鍵、儀器設備按鍵、電子詞典按鍵”包括所有電子產品都可以使用，那么大家是否知道，是什么讓硅膠按鍵變成導電硅膠按鍵呢，我們又如何辨別什么是導電硅膠按鍵，接下來小編將給大家細細道來。

在導電硅膠按鍵當中通常分為兩種導電材料：

1，（導電黑粒）原理：導電粒子間的相互接觸，形成導電通路，使導電膠具有導電性，膠層中粒子間的穩定接觸是由于導電膠固化或干燥造成的。導電膠在固化或干燥前，導電粒子在膠粘劑中是分離存在的，相互間沒有連續接觸，因而處于絕緣狀態。導電膠固化或干燥后，由于溶劑的揮發和膠粘劑的固化而引起膠粘劑體積的收縮，使導電粒子相互間呈穩定的連續狀態，因而表現出導電性。

2，（油墨導電）導電油墨（electrically conductive printing ink），用導電材料(金、銀、銅和碳)分散在連結料中制成的糊狀油墨，俗稱糊劑油墨。具有一定程度導電性質，可作為印刷導電點或?qū)щ娋€路之用。
