硅膠按鍵導電黑粒的尺寸是多少？

 硅膠按鍵導電黑粒的通常的尺寸為：Φ2.0至Φ8.0之間，以0.5mm為間隔增加。但最為常用的在Φ3.0至Φ5.0之間。當然，實際生產(chǎn)中是根據(jù)客戶的需求進行定制不同尺寸的導電黑粒。

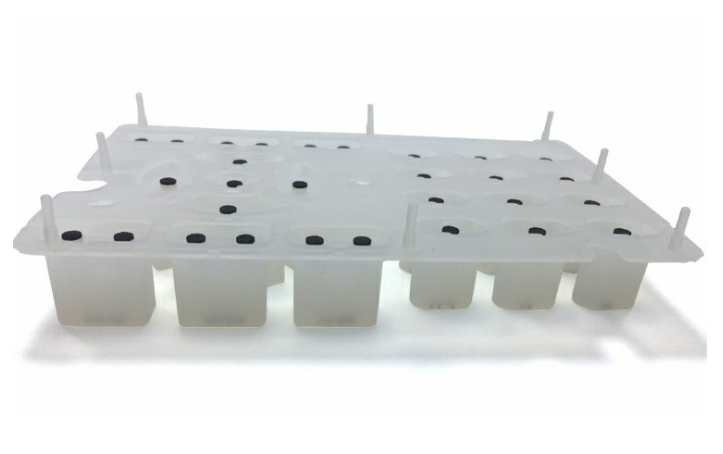

導電黑粒,硅膠按鍵導電黑粒,硅膠按鍵導電黑粒脫落的原因

導電硅膠按鍵黑粒的另類工藝

東莞硅膠廠偉順硅膠小編今天去車間的時候發(fā)現(xiàn)了一個關于導電硅膠按鍵反面黑粒的小秘密，其實當時只是為了去車間拍攝關于夜光硅膠按鍵的生產(chǎn)視頻，不過卻有了意外發(fā)現(xiàn)。

對于如何拍攝硅膠按鍵成型的生產(chǎn)流程，小編再熟悉不過了，一切進行正常拍攝的時候，突然發(fā)現(xiàn)咱們的技術人員在向模具里置入黑粒的時候，分別弄了兩組黑粒治具，為了不影響正常拍攝，于是決定等拍攝結束后再問其原因。

后來技術人員告訴我，由于客戶要定制的那款導電硅膠按鍵，反面的導電面積有兩種大小，而且客戶要求反面不用電碳油墨，只用黑粒，為了使每一個硅膠按鍵都具備正常的導電效果，只能開發(fā)出兩種不同大小黑粒的治具了，而且同樣大小的黑粒，是不能用在不同大小的導電面的。

聽了技術人員的解說之后我才知道，原來只是我一個人在大驚小怪，這根本不是什么秘密，而是對于導電硅膠按鍵該有的專業(yè)知識，而且我也知道了，導電硅膠按鍵的黑粒還可以做成空心的黑粒環(huán)。

導電黑粒,硅膠按鍵導電黑粒,硅膠按鍵導電黑粒脫落的原因

導電硅膠按鍵黑粒脫落的原因有哪些：

在電子產(chǎn)品中，導電硅膠按鍵是最常見的導電部件，而導電硅膠按鍵的導電方式則分為導電油墨、導電黑粒、和鍋仔片三種。有時候會碰到這種問題，就是導電硅膠按鍵導電黑粒脫落的問題。

以下是導電硅膠按鍵黑粒脫落的幾個原因和解決方法：

1、硫化溫度過低。 解決方法：應避免溫度太低造成掉黑粒。

2、硫化時間過短?！〗鉀Q方法：硫化時間過短，導電膠按鍵硫化不完全，會造成掉黑粒。

3、排氣不完全?！〗鉀Q方法：排氣不完全不僅會造成硅膠按鍵的包風，還會導致掉黑粒。

4、成型溫度過高。 解決方法：成型溫度如果過高，會導致膠料在模具內流動的過程中就已成型，從而造成黑粒與膠料不能很好的結合。

5、導電黑粒本身硫化。 解決方法：在碰到難以解決的掉黑粒時不妨試著換一下黑?？纯础?/p>

6、導電黑粒臟污或受潮?！〗鉀Q方法：導電硅膠按鍵的導電黑粒，如果儲存不當而被灰塵、油污污染或受潮，就會影響到導電黑粒與膠料的粘接，從而造成掉黑粒。

7、膠料過少或成型壓力過低。 解決方法：任何兩種物體之間的粘接都要施加一定壓力，而這點恰巧是因為壓力不足，導致黑粒和膠料不能進行很好的粘接。

導電黑粒,硅膠按鍵導電黑粒,硅膠按鍵導電黑粒脫落的原因

相關推薦閱讀：

導電膠按鍵和非導電硅膠按鍵的區(qū)別

硅膠導電按鍵

導電膠按鍵是怎么做出來的

硅膠按鍵的生產(chǎn)流程

三種方法告訴你硅膠按鍵質量的好壞

硅膠是什么

硅膠按鍵滴膠工藝
